交直流高電壓測量技術解析：FRB-100kVE分壓器性能與結構分析

在電力系統高電壓試驗與設備檢測中，交直流分壓器是用于直接測量高電壓信號的關鍵設備。FRB-100kVE交直流分壓器作為一類典型的便攜式高壓測量儀器，廣泛應用于工頻交流與直流高電壓的現場試驗與實驗室測量。本文將從技術結構、性能特點及應用場景等方面對該類分壓器進行解析，為技術人員在設備選型與使用中提供參考。

一、設備結構與測量原理

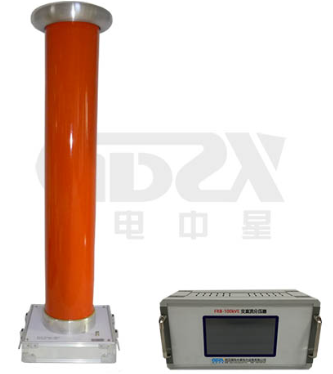

FRB-100kVE分壓器采用“高壓分壓器+低壓顯示儀表”的分體式結構，兩者通過屏蔽電纜連接。其核心分壓比為20000:1，通過內部精密高壓薄膜電容與玻璃軸電阻構成分壓網絡，將高電壓信號按比例降至低壓儀表可安全測量的范圍，再經信號放大與模數轉換處理，最終在觸摸屏上顯示實際電壓值。

該結構設計不僅保障了高壓側與操作人員的安全距離，也便于在不同試驗環境中靈活布置。

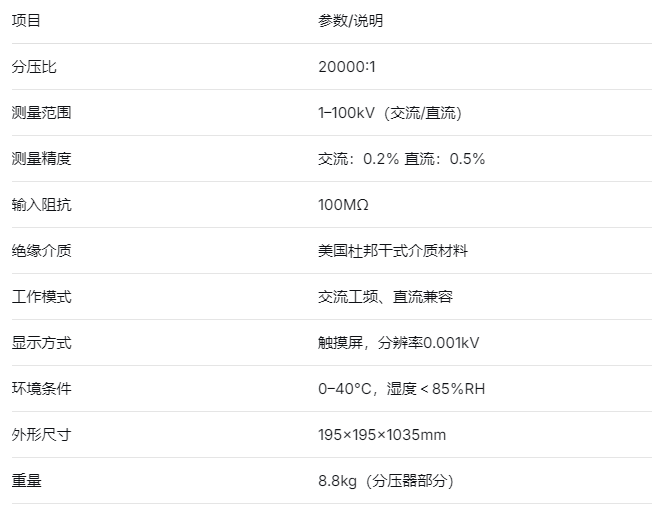

二、主要技術指標分析

關鍵性能特點歸納：

1.高精度與高穩定性
采用薄膜電容與高阻值玻璃軸電阻組成分壓網絡，輸入阻抗高達100MΩ，降低測試電流對系統的影響，配合OP放大與雙積分AD采樣技術，實現交流0.2%、直流0.5%的測量精度。

2.抗干擾與電場優化設計
均壓球表面采用特殊金屬材料與拋光工藝，有效均勻電場分布，抑制尖端放電；儀表全金屬屏蔽結構與高質量同軸電纜連接，共同提升系統抗干擾能力。

3.安全可靠的結構設計
高壓部分采用干式絕緣介質灌封，無漏油風險，局部放電控制良好。高低壓分離結構保障人員操作安全。

4.便攜與操作便利性
整體為鋁合金便攜箱式設計，重量輕、拆裝方便，適用于現場移動檢測；觸摸屏顯示支持自動量程切換，操作直觀簡便。

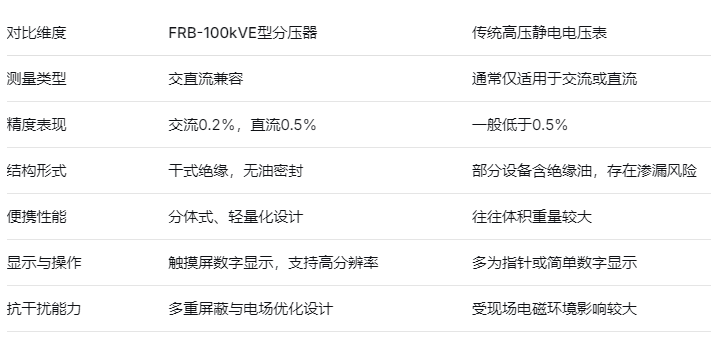

三、與類似設備的對比視角

相較于傳統高壓靜電電壓表或油浸式分壓器，FRB-100kVE型分壓器在以下幾方面具有可辨識的技術差異：

四、適用場景與使用建議

該類分壓器適用于：

●   電力系統中高壓設備（如變壓器、GIS、電纜）的交接試驗與預防性試驗；

●   電氣設備制造過程中的高壓測試；

●   實驗室標準電壓源的校準與比對測量；

●   新能源領域如光伏逆變器、儲能系統的高壓檢測。

使用注意事項：

1.連接電纜應保持完好，避免彎折損傷屏蔽層；

2.高壓分壓器應置于平穩、干燥處，避免表面污染影響電場分布；

3.測量前應確認儀表接地良好，避免共模干擾；

4.長時間存放后使用前，建議進行基本功能校驗或比對測試。

五、結語

FRB-100kVE交直流分壓器以其高精度、交直流兼容、干式絕緣和便攜化設計，較好地契合了當前電力試驗現場對高電壓測量設備安全性、可靠性及移動性的要求。理解其技術結構與性能特點，有助于技術人員更科學地選用該類設備，并為高電壓測量系統的構建與優化提供參考。
